DX1222型抛丸清理机

DX1222型抛丸清理机

DX1222型抛丸清理机本生产线由送进辊道、抛丸清理室、中间辊道、送出辊道、抛丸器总成、除尘系统、电控系统等组成。

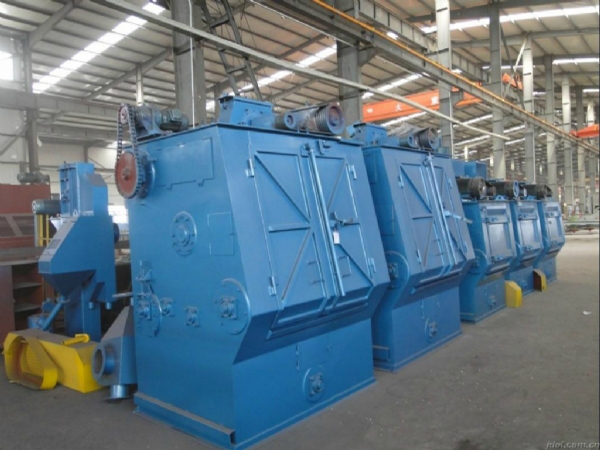

智晟盛远抛丸机实拍

1、钢材输送系统

钢材输送系统由送进辊道、抛丸室辊道、中间过渡辊道和送出辊道组成。

1.1 输入、中间过渡以及输出辊道辊轴均采用优良碳素钢无缝钢管与调质轴头接焊而成。外形及安装尺寸焊后加工，即保证了承载负荷1T/m，又保证了同轴度。

1.2 抛丸室内辊道均装有可方便更换的高铬耐磨铸铁护套。辊轴两端采用锰钢耐磨材料迷宫式密封，杜绝弹丸对两端轴承的磨损。

1.3 输入及输出辊道分段传动，无级调速，即可以与整条线同步运行，又可以快速运行，以达到钢材快速行进到工作岗位或快速开出到卸料工位的目的。

2、抛丸系统

抛丸机由前密封室、抛丸室、抛丸室辊道、后密封室、丸料循环系统和除尘系统等组成。

2.1、密封室

前后密封室各悬挂多层聚氨酯和耐磨橡胶帘，悬挂式结构，便于拆换维修，使密封更加严密，防止弹丸飞出，粉尘外逸。

后密封室内设吹丸装置,清理工件上的弹丸,由于工件结构复杂一部分弹丸不能被清理,因此需人工辅助清丸。

2.2、抛丸室

抛丸室由室体壳、(抛丸室辊道)、抛丸器总成、抽风口、组成。

抛丸室

上下左右面各布置抛丸器以完全覆盖工件表面。抛丸室采用优良钢材接焊而成，耐磨铸铁护板， 采用积木式结构安装，用高铬耐磨铸铁螺母固定，耐用且维修方便。抛丸器优化布置，以确保工件的各方面覆盖，消灭清理死区。

2.2.1、抛丸器

   抛丸器是本机关键部件，对钢

材清理质量及使用寿命，维护都有很大影响。本机采用美国潘邦公司技术生产的Q034直联式抛丸器。主要由罩壳、叶轮、叶片、定向套、分丸轮、护板、电机等零部件组成。本机安装8台Q034抛丸器、经三维动态确定抛射角度，配备11kw电机，以确保抛头上下对称分布，作用力均匀，清理效果明显，达到变形量小，效果好的目的。

抛丸器易损件

抛丸器主要零件叶轮采用高密铣床加工20CrMnMo材料渗碳淬火，加工后进行动平衡检测。

定向套、分丸轮、叶片、护板均选用特种耐磨铸铁制造，工件表面硬度HRC60-65，有较高的耐磨性及使用寿命。

叶片的拆装

因本抛丸器的叶片是从叶轮中点插入的，在叶轮旋转的过程中靠离心力的作用固定叶片，所以不需要任何装夹工具，拆卸叶片时，只需轻击叶片外端便可容易地将叶片卸下。拆卸8片叶片，只需5-10分钟并且能同时检查分丸轮及定向套的磨损情况。
