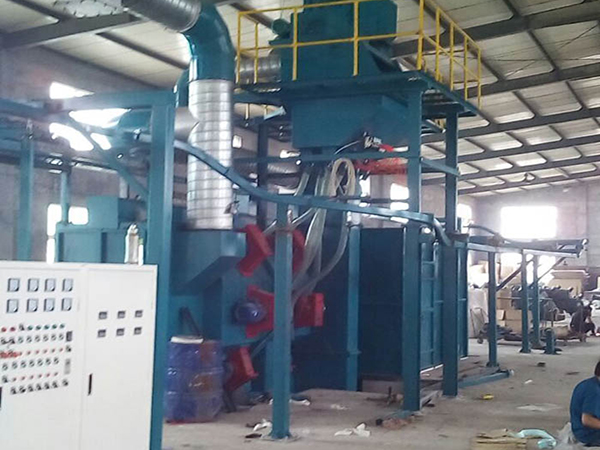

DX3016抛丸清理机

DX3016抛丸清理机

一、DX3016抛丸清理机

主要技术指标

序号 项      目 指             标

1 处理工件规格 钢板 宽度：≤3000 mm

厚度：5～60mm

长度：3000-18500 mm

型材 高度：≤1500 mm

宽度：≤3000 mm

长度：≤18500 mm

构件 高度：≤1500 mm

宽度：≤3000 mm

长度：3000-18500 mm

2 辊道特大负荷 2T/m

3 处理速度 输送辊道速度0.5-6m/min

 (变频调速) 处理钢板速度：0.8-2.5 m/min

处理型材速度：0. 2-3.5 m/min

处理构件速度：0.6-2.5 m/min

4 表面质量等级 表面清洁度 GB8923-88 A-B    Sa2.5级

表面粗糙度 G1031-83   Rz12.5-50цm

5 环保 噪音 ≤85dB(A)

废气排放符合GJ4-73标准 车间外 ≤50 mg/m3

车间内 ≤120 mg/m3

工作区有害物质含量 符合TJ36-79标准

智晟盛远抛丸机系列

二、DX3016抛丸清理机

主要技术规格

序号 项        目 技术参数 备  注

1 输入辊道 辊径*辊距 Ø159X800

辊道长度 18500 mm

减速机 变频调速(3KW)

2 输出辊道 辊径*辊距 Ø159X800

辊道长度 18500 mm

减速机 变频调速 (3KW)

3 抛丸清理机 斗式提升机 提升量 126 T/h

制动减速机 XWD11-6-11

功率 11 kw

纵向螺旋输送 输送量 115T/h

减速机 XWD7.5-5-17

功率 7.5 kw

横向螺旋输送 输送量 115T/h

减速机 XWD4-4-17

功率 4kw

抛丸室 工件进口特大高度 1500 mm 积木式高铬耐磨铸铁板防护

工件进口特大宽度 3000mm

除尘 除尘形式 沉降+滤筒

风量 23000m3/h

功率 22kw

4 电气控制系统 PLC

5 抛丸器 Q034Ⅱ直联式（12台） 8x7.5kw   4x11kw

抛丸量 135（200）kg/min

6 总功率 约154.5kw
